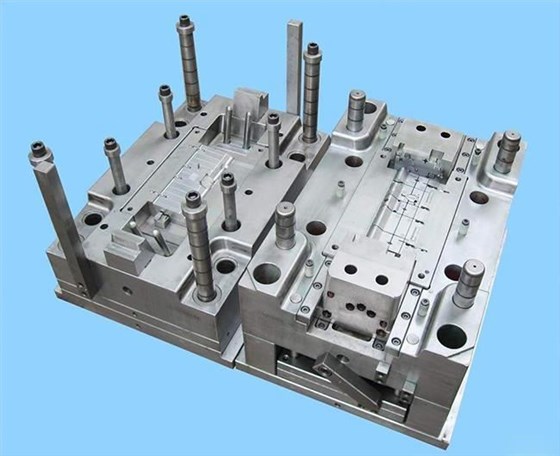

作為精密沖壓模具公司，熱處理變形是模具制造加工處理過程中的主要缺陷，精密復雜模具常因熱處理變形而報廢，因此控制精密復雜模具的變形一直成為精密模具公司熱處理生產中的關鍵問題。

模具在在淬火過程中，由于模具截面各部分加熱和冷卻速度的不一致而引起的溫度差，使得模具截面各部分體積脹縮不均勻，組織轉變的不均勻，從而引起“組織應力”和模具內外溫差所引起的熱應力。當其內應力超過模具的屈服極限時,就會引起模具的變形或者碎裂!

一、模具材料的影響

1.模具材質的影響

某廠一批Cr12MoV鋼較復雜模具，模具都帶有￠60mm圓孔，模具熱處理后，部分模具圓孔出現橢圓，造成模具報廢。

一般來說Cr12MoV鋼是微變形鋼，不應該出現較大變形。對變形嚴重的模具進行金相分析發現，模具鋼中含有大量共晶碳化物，且呈帶狀和塊狀分布。

(1)、模具橢圓(變形)產生的原因這是因為模具鋼中呈一定方向分布的不均勻碳化物的存在，碳化物的膨脹系數比鋼的基體組織小30%左右，加熱時它阻止模具內孔膨脹，冷卻時又阻止模具內孔收縮，使模具內孔發生不均勻的變形，使模具的圓孔出現橢圓。

(2)、預防措施①在制造精密復雜模具時，要盡量選擇碳化物偏析較小的模具鋼，不要圖便宜，選用小鋼廠生產的材質較差鋼材。②對存在碳化物嚴重偏析的模具鋼要進行合理鍛造，來打碎碳化物晶塊，降低碳化物不均勻分布的等級，消除性能的各向異性。③對鍛后的模具鋼要進行調質熱處理，使之獲得碳化物分布均勻、細小和彌散的索氏體組織、從而減少精密復雜模具熱處理后的變形。④對于尺寸較大或無法鍛造的模具，可采用固溶雙細化處理，使碳化物細化、分布均勻，棱角圓整化，可達到減少模具熱處理變形的目的。

2.模具的選材

制造精密復雜、要求變形較小的模具，要盡量選用微變形鋼，如空淬鋼等。

二、模具結構設計的影響

即使模具選材和鋼的材質都很好，但是如果模具結構設計不合理，如薄邊、尖角、溝槽、突變的臺階、厚薄懸殊等，也容易造成模具熱處理后變形較大。

1、變形的原因

由于模具各處厚薄不均或存在尖銳圓角，因此在淬火時引起模具各部位之間的熱應力和組織應力的不同，導致各部位體積膨脹的不同，使模具淬火后產生變形。

2、預防措施

設計模具時，在滿足實際生產需要的情況下，應盡量減少模具厚薄懸殊，結構不對稱，在模具的厚薄交界處，盡可能采用平滑過渡等結構設計。根據模具的變形規律，預留加工余量，在淬火后不致于因為模具變形而使模具報廢。對形狀特別復雜的模具，為使淬火時冷卻均勻，可采用給合結構。

三、熱處理加熱工藝的影響

1、加熱速度的影響

模具熱處理后的變形一般都認為是冷卻造成的，這是不正確的。模具特別是復雜模具，加工工藝的正確與否對模具的變形往往產生較大的影響，對一些模具加熱工藝的對比可明顯看出，加熱速度較快，往往產生較大的變形。

任何金屬加熱時都要膨脹，由于鋼在加熱時，同一個模具內，各部分的溫度不均(即加熱的不均勻)就必然會造成模具內各部分的膨脹的不一致性，從而形成因加熱不均的內應力。在鋼的相變點以下溫度，不均勻的加熱主要產生熱應力，超過相變溫度加熱不均勻，還會產生組織轉變的不等時性，既產生組織應力。因此加熱速度越快，模具表面與心部的溫度差別越大，應力也越大，模具熱處理后產生的變形也越大。

對復雜模具在相變點以下加熱時應緩慢加熱，一般來說，模具真空熱處理變形要比鹽浴爐加熱淬火小得多。采用預熱，對于低合金鋼模具可采用一次預熱(550-620℃);對于高合金剛模具應采用二次預熱(550-620℃和800-850℃)。

2、加熱溫度的影響

一些廠家為了保證模具達到較高硬度，認為需提高淬火加熱溫度。但是生產實踐表明，這種做法是不恰當?shù)?，對于?fù)雜模具，同樣是采用正常的加熱溫度下進行加熱淬火，在允許的上限溫度加熱后的熱處理變形要比在允許的下限溫度加熱的熱處理變形大得多。

四、殘留奧氏體的影響

一些高合金模具鋼，如Cr12MoV鋼模具在淬火和低溫回火后，模具的長、寬、高皆發生縮小現象，這是因為模具淬火后殘留奧氏體量過多而引起的。

1、變形原因

因合金鋼(如Cr12MoV鋼)淬火后含有大量殘留奧氏體，鋼中各種組織有不同的比體積，奧氏體的比體積最小，這是高合金鋼模具淬火低溫回火后體積發生縮小的主要原因。鋼的各種組織的比體積按下列順序遞減：馬氏體-回火索氏體-珠光體-奧氏體

2、預防措施

(1)、適當降低淬火溫度。正如前面敘述過的淬火加熱溫度越高，殘留奧氏體量越大，因此選擇適當?shù)拇慊鸺訜釡囟仁菧p少模具縮小的重要措施。一般在保證模具技術要求的情況下，要考慮模具的綜合性能，適當降低模具的淬火加熱溫度。

(2)、一些數據表明，Cr12MoV鋼模具淬火后，500℃回火較200℃回火的殘留奧氏體量少了一半，所以在保證模具技術要求的前提下，應適當提高回火溫度。生產實踐表明：Cr12MoV鋼模具500℃回火模具變形量最小，而硬度降低不多(2~3HRC)。

(3)、模具淬火后采取冷處理是減少殘留奧氏體量的最佳工藝，也是減少模具變形、穩定使用時發生尺寸變化的最佳措施，因此精密復雜模具一般應采用深冷處理。

結論：

精密復雜模具的變形原因往往是復雜的，但是我們只要掌握其變形規律，分析其產生的原因，采用不同的方法進行預防模具的變形是能夠減少的，也是能夠控制的。一般來說，對精密復雜模具的熱處理變形可采取一下方法預防。

(1)、合理選材。對精密復雜模應選擇材質好的微變形模具鋼(如空淬鋼)，對碳化物偏析嚴重的模具鋼應進行合理鍛造并進行調質熱處理，對較大和無法鍛造模具鋼可進行固溶雙細化熱處理。

(2)、模具結構設計要合理，厚薄不要太懸殊，形狀要對稱，對于變形較大模具要掌握變形規律，預留加工余量，對于大型、精密復雜模具可采用組合結構。

(3)、精密復雜模具要進行預先熱處理，消除機械加工過程中產生的殘余應力。

(4)、合理選擇加熱溫度，控制加熱速度，對于精密復雜模具可采取緩慢加熱、預熱和其他均衡加熱的方法來減少模具熱處理變形。

(5)、在保證模具硬度的前提下，盡量采用預冷、分級冷卻淬火或溫淬火工藝。

(6)、對精密復雜模具，在條件許可的情況下，盡量采用真空加熱淬火和淬火后的深冷處理。

(7)、對一些精密復雜的模具可采用預先熱處理、時效熱處理、調質氮化熱處理來控制模具的精度。

最后，精密模具公司正確的熱處理工藝操作(如堵孔、綁孔、機械固定、適宜的加熱方法、正確選擇模具的冷卻方向和在冷卻介質中的運動方向等)和合理的回火熱處理工藝也是減少精密復雜模具變形的有效措施。
