昨天，東莞一家注塑模具加工廠商致電長沙博潤，咨詢模具配件可能給注塑模具造成的一些故障。大家知道，注塑模具是一種生產(chǎn)塑膠制品的工具，也是賦予塑膠制品完整結(jié)構(gòu)和精確尺寸的工具。注塑模具的結(jié)構(gòu)形式和模具加工質(zhì)量直接影響著塑件制品質(zhì)量和生產(chǎn)效率。在此，長沙博潤整理出關(guān)于注塑模具最常見故障的原因及其解決辦法，供大家參考：

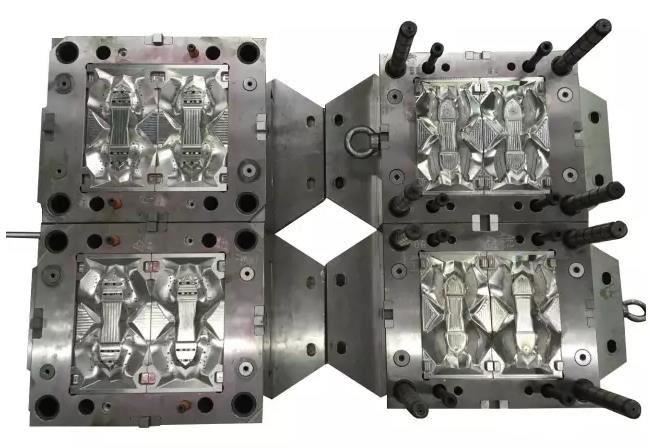

1、導(dǎo)柱損傷

導(dǎo)柱在模具中主要起導(dǎo)向作用，以保證型芯和型腔的成型面在任何情況下互不相碰，不能以導(dǎo)柱作為受力件或定位件用。

在以下兩種情況下，注射時動、定模將產(chǎn)生巨大的側(cè)向偏移力：

(1)、塑件壁厚要求不均勻時，料流通過厚壁處速率大，在此處產(chǎn)生較大的壓力;

(2)、塑件側(cè)面不對稱，如階梯形分型面的模具，相對的兩側(cè)面所受的反壓力不相等。

2、澆口脫料困難

在注塑過程中，澆口粘在澆口套內(nèi)，不易脫出。開模時，制品出現(xiàn)裂紋損傷。此外，操作者必須用銅棒尖端從噴嘴處敲出，使之松動后方可脫模，嚴(yán)重影響生產(chǎn)效率。

這種故障主要原因是澆口錐孔光潔度差，內(nèi)孔圓周方向有刀痕。其次是材料太軟，使用一段時間后錐孔小端變形或損傷，以及噴嘴球面弧度太小，致使?jié)部诹显诖颂幃a(chǎn)生鉚頭。澆口套的錐孔較難加工，應(yīng)盡量采用標(biāo)準(zhǔn)件，如需自行加工，也應(yīng)自制或購買專用鉸刀。錐孔需經(jīng)過研磨至Ra0.4以下。此外，必須設(shè)置澆口拉料桿或者澆口頂出機構(gòu)。

3、動、定模偏移

大型模具，因各向充料速率不同，以及在裝模時受模具自重的影響，產(chǎn)生動、定模偏移。在這幾種情況下，注射時側(cè)向偏移力將加在導(dǎo)柱上，開模時導(dǎo)柱表面拉毛，損傷，嚴(yán)重時導(dǎo)柱彎曲或切斷，甚至無法開模。

為了解決以上問題，在模具分型面上增設(shè)高強度的定位鍵四面各一個，最簡便有效的是采用圓柱鍵。導(dǎo)柱孔與分模面的垂直度至關(guān)重要。在加工時是采用動，定模對準(zhǔn)位置夾緊后，在鏜床上一次鏜完，這樣可保證動，定?？椎耐亩龋⑹勾怪倍日`差最小。此外，導(dǎo)柱及導(dǎo)套的熱處理硬度務(wù)必達(dá)到設(shè)計要求。

4、動模板彎曲

模具在注射時，模腔內(nèi)熔融塑料產(chǎn)生巨大的反壓力，一般在600 ~ 1000公斤/厘米2。模具制造者有時不重視此問題，往往改變原設(shè)計尺寸，或者把動模板用低強度鋼板代替，在用頂桿頂料的模具中，由于兩側(cè)座跨距大，造成注射時模板下彎。故動模板必須選用優(yōu)質(zhì)鋼材，要有足夠厚度，切不可用A3等低強度鋼板，在必要時，應(yīng)在動模板下方設(shè)置支撐柱或支撐塊，以減小模板厚度，提高承載能力。

5、頂桿彎曲，斷裂或者漏料

自制的頂桿質(zhì)量較好，就是加工成本太高，現(xiàn)在通常選用標(biāo)準(zhǔn)件，質(zhì)量一般。頂桿與孔的間隙如果太大，則出現(xiàn)漏料，但如果間隙太小，在注射時由于模溫升高，頂桿膨脹而卡死。更危險的是，有時頂桿被頂出一般距離就頂不動而折斷，結(jié)果在下一次合模時這段露出的頂桿不能復(fù)位而撞壞凹模。

為了解決這個問題，頂桿重新修磨，在頂桿前端保留10~15毫米的配合段，中間部分磨小0.2毫米。所有頂桿在裝配后，都必須嚴(yán)格檢查起配合間隙，一般在0.05~0.08毫米內(nèi)，要保證整個頂出機構(gòu)能進(jìn)退自如。

6、冷卻不良或水道漏水

模具的冷卻效果直接影響制品的質(zhì)量和生產(chǎn)效率，如冷卻不良，制品收縮大，或收縮不均勻而出現(xiàn)翹面變形等缺陷。另一方面模整體或局部過熱，使模具不能正常成型而停產(chǎn)，嚴(yán)重者使頂桿等活動件熱脹卡死而損壞。

冷卻系統(tǒng)的設(shè)計，加工以產(chǎn)品形狀而定，不要因為模具結(jié)構(gòu)復(fù)雜或加工困難而省去這個系統(tǒng)，特別是大中型模具一定要充分考慮冷卻問題。

7、導(dǎo)槽長度太小

有些模具因受模板面積限制，導(dǎo)槽長度太小，滑塊在抽芯動作完畢后露出導(dǎo)槽外面，這樣在抽芯后階段和合模復(fù)位初階段都容易造成滑塊傾斜，特別是在合模時，滑塊復(fù)位不順，使滑塊損傷，甚至壓彎破壞。根據(jù)經(jīng)驗，滑塊完成抽芯動作后，留在滑槽內(nèi)的長度不應(yīng)小于導(dǎo)槽全長的2/3。

8、定距拉緊機構(gòu)失靈

擺鉤，搭扣之類的定距拉緊機構(gòu)一般用于定模抽芯或一些二次脫模的模具中，因這類機構(gòu)在模具的兩側(cè)面成對設(shè)置，其動作要求必須同步，即合模同時搭扣，開模到一定位置同時脫鉤。一旦失去同步，勢必造成被拉模具的模板歪斜而損壞，這些機構(gòu)的零件要有較高的剛度和耐磨性，調(diào)整也很困難，機構(gòu)壽命較短，盡量避免使用，可以改用其他機構(gòu)。在抽心力比較小的情況下可采用彈簧推出定模的方法，在抽芯力比較大的情況下可采用動模后退時型芯滑動，先完成抽芯動作后再分模的結(jié)構(gòu)，在大型模具上可采用液壓油缸抽芯。斜銷滑塊式抽芯機構(gòu)損壞。

這種機構(gòu)較常出現(xiàn)的毛病大多是加工上不到位以及用料太小，主要有以下兩個問題：

(1)、斜銷傾角A大;

(2)、優(yōu)點是可以在較短的開模行程內(nèi)產(chǎn)生較的大抽芯距。

但是采取過大的傾角A，當(dāng)抽拔力F為一定值時，在抽芯過程中斜銷受到的彎曲力P=F/COSA，也越大，易出現(xiàn)斜銷變形和斜孔磨損。同時，斜銷對滑塊產(chǎn)生向上的推力N=FTGA也越大，此力使滑塊對導(dǎo)槽內(nèi)導(dǎo)向面的正壓力增大，從而增加了滑塊滑動時的摩擦阻力。易造成滑動不順，導(dǎo)槽磨損。根據(jù)經(jīng)驗，傾角A不應(yīng)大于25°。

長沙市博潤模具有限責(zé)任公司成立于2008年，以自主研發(fā)“NITONI“牌高精密模具配件,模具頂針,頂針?biāo)就?/a>,沖頭,導(dǎo)柱導(dǎo)套,模具標(biāo)準(zhǔn)件及各類非標(biāo)準(zhǔn)件為依托，本著“博中華之長，潤全球之業(yè)”的企業(yè)精神，致力于高精密模具配件的開發(fā)、設(shè)計、生產(chǎn)與銷售，已發(fā)展成一家集塑膠模具零配件、沖壓模具零配件及壓鑄模具配件等產(chǎn)品為一體的制造生產(chǎn)商和出口供應(yīng)商。
